380-520MHz Cavity Duplexer: Kutengwa kwa Juu, Ufumbuzi wa Kutenganisha Mawimbi ya RF Upotevu wa Chini

Katika mifumo ya mawasiliano isiyo na waya,cavity duplexersni vipengele muhimu vya kutengwa kwa ufanisi kwa njia za mawimbi (TX) na kupokea (RX). The380-520MHz cavity duplexeriliyozinduliwa na Apex Microwave ina utendakazi bora wa upotevu wa uwekaji, utengaji wa juu sana na uwiano bora wa mawimbi ya umeme (VSWR), ukitoa suluhisho thabiti na la kutegemewa kwa matukio ya usindikaji wa mawimbi ya masafa ya juu kama vile vituo vya msingi, ncha za mbele za RF, na mawasiliano ya rada.

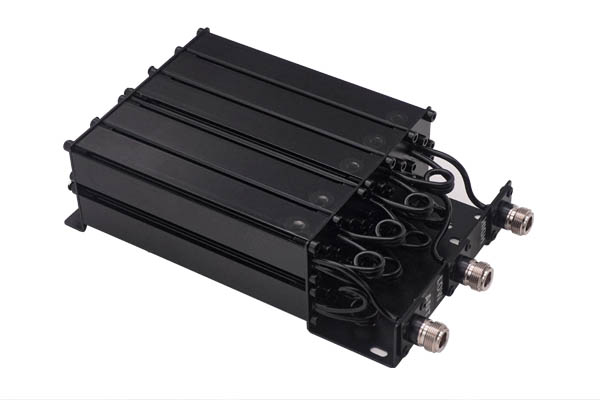

Mtengenezaji wa Cavity Duplexer

Hiibidhaainasaidia masafa ya 380-520MHz, ina chaguzi anuwai za kufanya kazi za bandwidth (±100kHz,±400kHz), na inaweza kukabiliana na mahitaji tofauti ya muda wa masafa (>5MHz hadi>20MHz). Hasara ya uwekaji ni ya chini kama **1.5dB**, mabadiliko ya bendi ya pasi ni1.0dB, kutengwa ni **60dB**, na uwiano wa wimbi la kusimama ni1.35, ambayo inahakikisha kwa ufanisi uwazi na uhuru wa kupitisha na kupokea ishara. Upeo wa uwezo wa kushughulikia nguvu hufikia 50W, ambayo inaweza kufikia aina mbalimbali za maombi ya juu ya RF.

Kwa upande wa muundo,cavity duplexerinachukua kiolesura cha N-Female, vipimo 217.5×154×39mm, ina uzani wa kilo 1.5, na ina ganda lililopakwa rangi nyeusi na uimara mzuri. Thebidhaaina kiwango cha joto cha uendeshaji cha -30°C hadi +60°C, kukabiliana na mazingira mbalimbali ya viwanda na nje, na inatii viwango vya ulinzi wa mazingira vya RoHS 6/6.

Apex Microwave inasaidiahuduma za ubinafsishaji za kibinafsi, na inaweza kurekebisha masafa ya masafa, modi ya kiolesura na vigezo vya kipimo data kulingana na mahitaji ya mteja ili kukidhi mahitaji mbalimbali ya ujumuishaji wa mfumo.Bidhaa zotehutolewa kwa dhamana ya miaka mitatu ili kuhakikisha usalama wa wateja na uzoefu wa huduma unaofuata.

Kwa habari zaidi, tafadhali tembelea: Tovuti rasmi ya Apex Microwavehttps://www.apextech-mw.com/or contact email: sales@apextech-mw.com


Muda wa kutuma: Apr-02-2025
